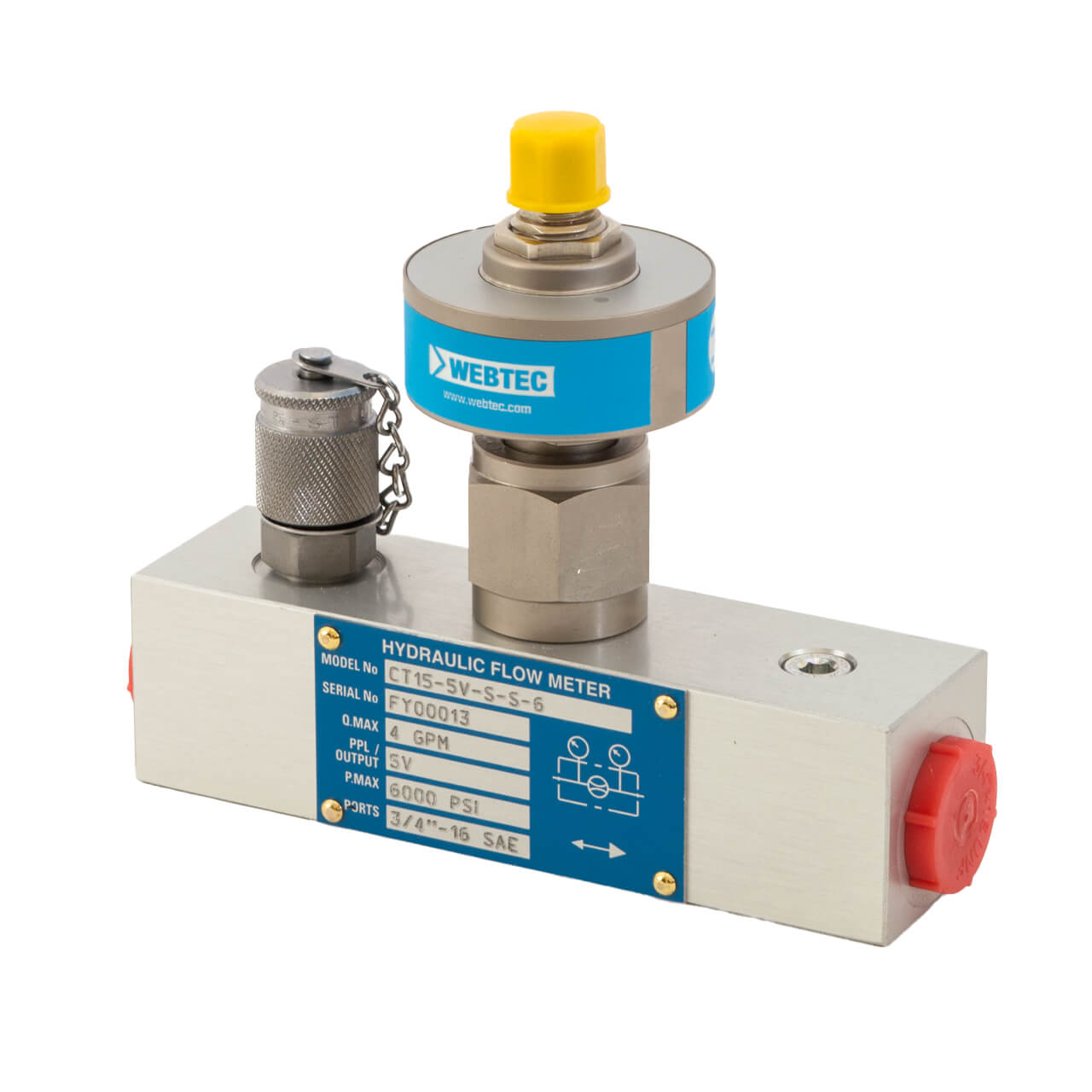

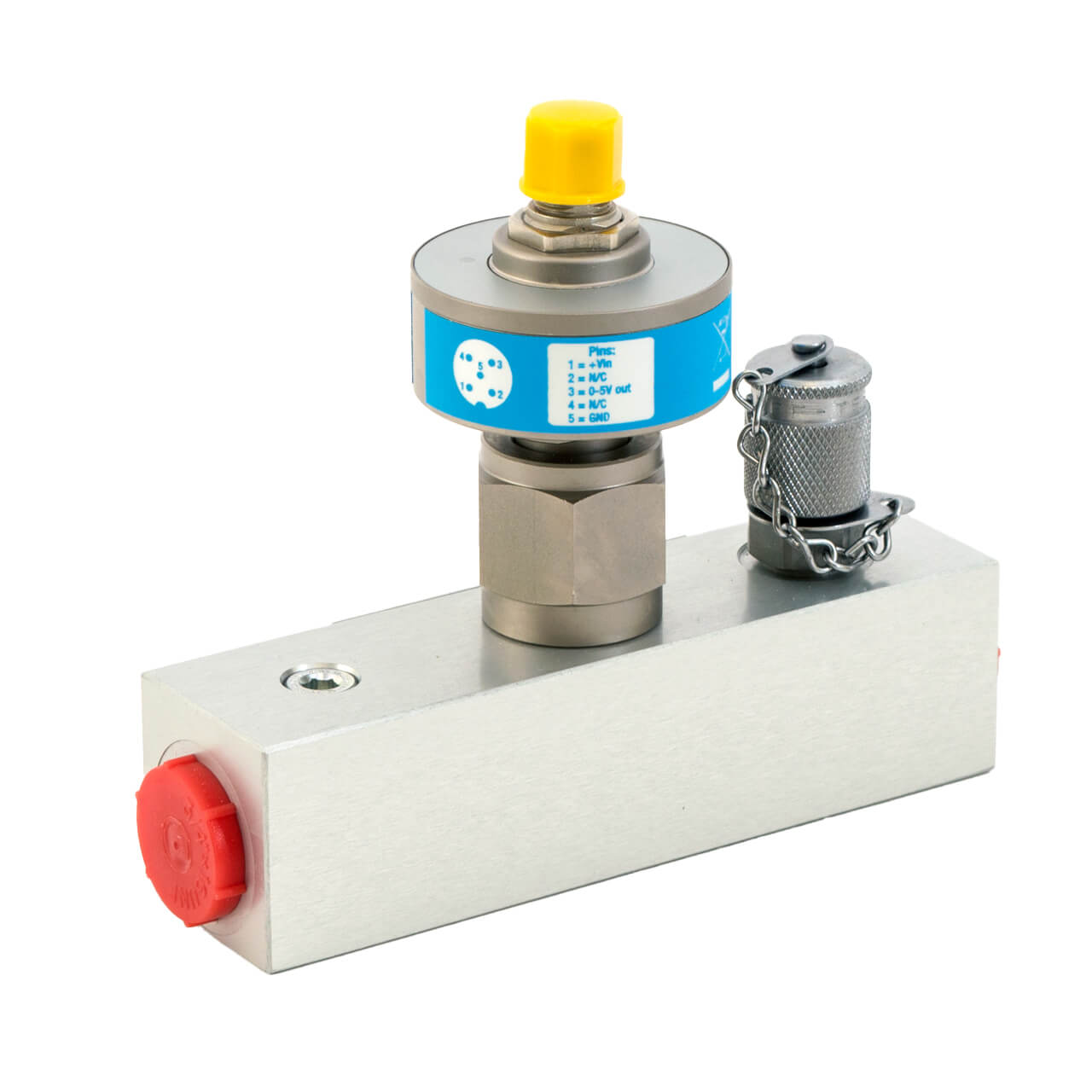

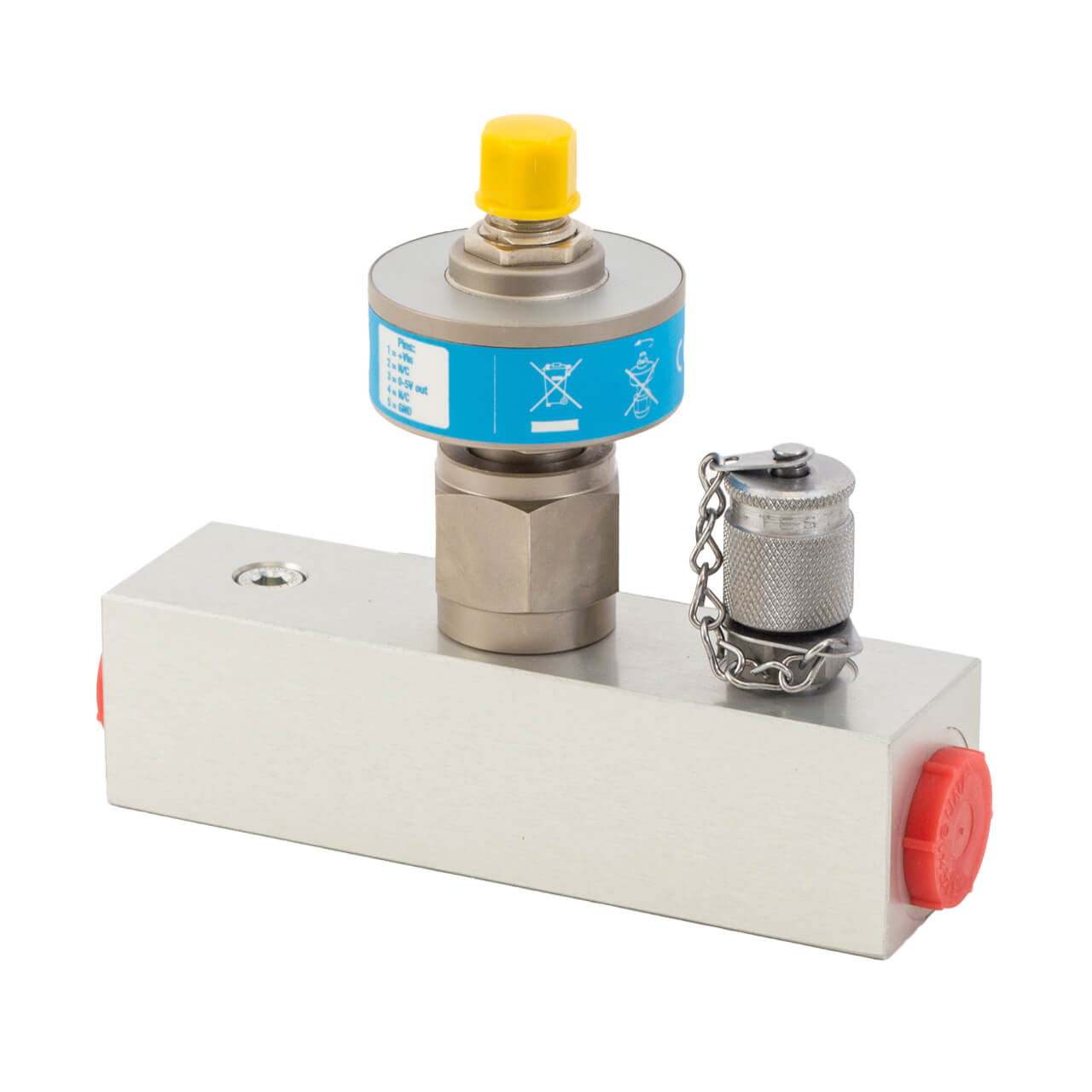

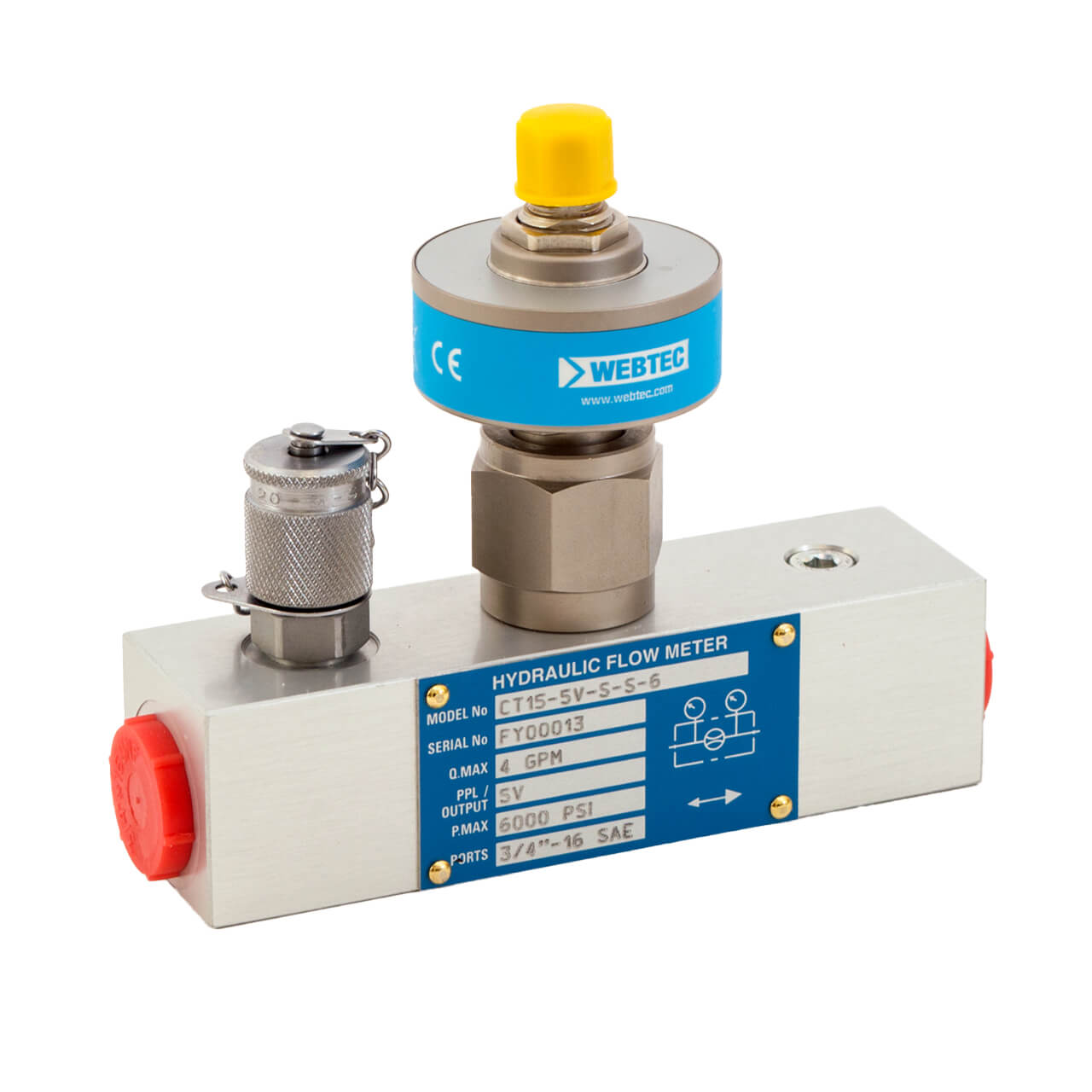

Durchflussturbinen mit konditioniertem Ausgang CT-Reihe

Die CT-Durchflussturbinen bieten mit ihrem konditionierten Ausgang eine Gesamtlösung für die Durchflussmessung auf Testständen, an Maschinenwerkzeugen und anderen, festen oder beweglichen Anwendungen. Der Durchflussmesser kann zur Produktionsüberprüfung, für Inbetriebnahmen oder Entwicklungsprüfungen des Durchflussmessers und für die Analyse von Überwachungssystemen an einem beliebigen Punkt im Hydraulikkreis installiert werden. Die kompakte Bauweise ermöglicht die Montage des Durchflussmessers der CT-Reihe an Orten mit begrenzten Platzverhältnissen.

Die CT-Durchflussturbine verfügt über einen eingebauten Mikrocontroller, der das Signal vom Durchflussmesser so verarbeitet, dass ein genaues, lineares, analoges Ausgangssignal geliefert wird. Dies ermöglicht einen direkten Anschluss des Durchflussmessers an ein Datenerfassungssystem, PLC oder eine digitale Anzeige, ohne sich um komplexe Kalibrationsfaktoren oder Tabellen kümmern zu müssen. Es sind zwei Versionen mit 4–20 mA-Stromschleife oder 0–5 V erhältlich.

Der CT-Durchflussmesser ist das ideale Werkzeug zur Überwachung der Leistung von Pumpen, Motoren, Ventilen und hydrostatischen Getrieben.

Siehe CTA-Reihe zu für die Automotive-Branche geeigneten Durchflusswächtern für Hydrauliksysteme mit J1939-Schnittstelle.

• Maximaler Nenndruck: 480 bar, 6000 psi
• Maximale Durchflussrate: 15 L/min, 4 US-gal/min
• Umgebungstemperaturbereich: 5–40 °C (41–104 °F)
• Fluidtemperaturbereich: 5 bis 90 °C, 41 bis 194 °F
• Kompatible Flüssigkeiten: Mineralöl nach ISO 11158. Wenden Sie sich bezüglich anderer Flüssigkeiten bitte an unser Vertriebsbüro.
• Anschlüsse: BSPP, SAE

Material:
Gehäusematerial: Aluminium
Materialien innen: Aluminium, Stahl, Edelstahl
Dichtungen: FKM (bezüglich EPDM-Dichtungen bitte an das Vertriebsbüro wenden)

IP-Schutzklasse: IP66

Spannungsversorgung: 12–32 VDC
